TMR sensori magniti

TMR sensorining ba'zi kiritilishi

TMR sensori - bu so'nggi yillarda sanoatda qo'llaniladigan epoch-magnit qarshilik effekti sensori. TMRsensor AMR va GMR sensori bilan solishtirganda ancha yuqori qarshilik o'zgarishi tezligiga ega, shuning uchun olingan ko'plab afzalliklar past narx va quvvat sarfini, yuqori javob chastotasi va sezgirlikni o'z ichiga oladi. Hongyu, shuningdek, TMR sensori keng qo'llanilishi tufayli TMR sensori magnitida ba'zi tajriba to'pladi.

Tunnel magnit qarshilik effekti nima?

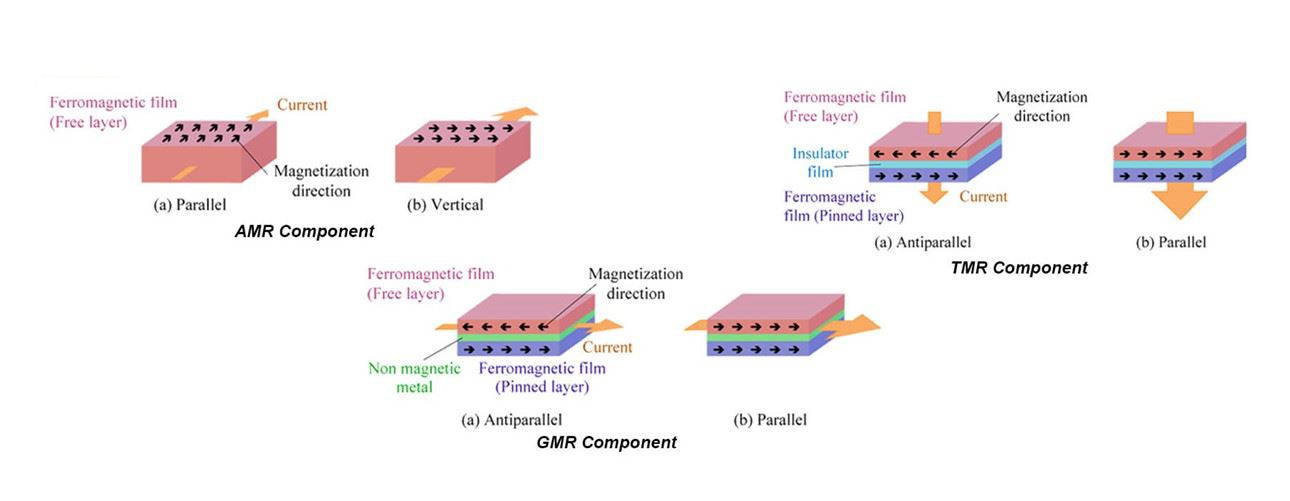

Ikki ferromagnit qatlam va izolyatsion qatlamdan tashkil topgan sendvich strukturasini magnit tunnel birikmalari (MTJs) deb atash mumkin. Ikki ferromagnit qatlamning magnit momentining nisbiy yo'nalishini o'zgartirganda, MTJlarning tunnel magnit qarshiligi o'zgaradi va bu hodisa tunnel magetoresistansı (TMR) effekti sifatida tanilgan. TMR va GMR komponentining tuzilishi asosan bir xil va TMR va GMR komponentining joriy yo'nalishi mos ravishda qatlamga perpendikulyar va parallel.

Qattiq qatlamning magnitlanish yo'nalishi belgilangan va erkin qatlamning magnitlanish yo'nalishi tashqi magnit maydonga qarab sozlanishi mumkin, shuning uchun TMR komponentining elektr qarshiligi ham o'zgaradi. TMR komponenti erkin qatlamning magnitlanish yo'nalishi pinlangan qatlamning qumiga parallel bo'lganda, eng kam qarshilikni ko'rsatadi, keyin esa to'siqdan yuqori oqim oqimi. Buning o'rniga, magnitlanish yo'nalishi antiparallel bo'lganda qarshilik sezilarli darajada oshadi, shuning uchun to'siqdan kam oqim o'tadi.

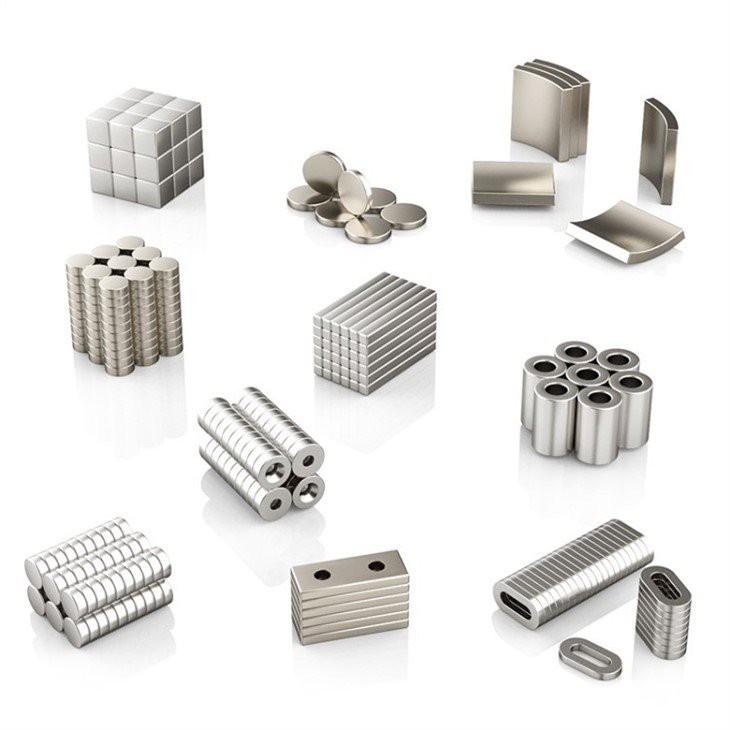

TMR Sensor Magnit haqida

Hongyu jamoasi mijozlarga batafsil texnik xususiyatlarga muvofiq mos TMR sensorini tanlashda yordam beradi va tegishli mijozlar bilan hamkorlik qilishni orziqib kutadi.
