Suv oqimi sensori magniti

Suv oqimi sensori magnitining ba'zi kiritilishi

Suv oqimi sensori - bu suv oqimiga induksiya orqali impuls, oqim yoki kuchlanish signalini chiqaradigan suv oqimi indüksiyon asbobi. Signalning chiqishi suv oqimiga ma'lum bir chiziqli proportsionaldir, shuning uchun suvni boshqarish va oqimni hisoblash tegishli suhbat formulasi va taqqoslash egri chizig'iga bog'liq bo'lishi mumkin. Aslida, suv oqimi sensorining asosiy komponenti sifatida suv oqimi sensori magniti uzoq vaqtdan beri Injection Molded Neodimium magnit yoki Injection Molded Ferrite magnitining odatiy qo'llanilishi bo'lib kelgan.

Suv oqimi sensorining asosiy printsipi

Suv oqimi sensori asosan mis valf tanasi, suv oqimi rotori moslamasi, barqaror oqim tizimi va zal komponentidan iborat. Suv oqimi sensori odatda oqim oqimini o'lchash uchun isitgichning kirish qismiga o'rnatiladi va magnit rotor moslamasi suv oqimi orqali aylanadi. Hall komponentining chiqishi va boshqaruvchiga mos keladigan impuls signalini qayta aloqa, so'ngra kontroller proportsional valfning oqimini va shuning uchun oqim tezligiga qarab gazdan foydalanishni sozlaydi.

Differensial bosimli suv havosi bilan bog'lanish valfi va suv oqimi sensori o'rtasidagi taqqoslash

Differensial bosimli suv gazli aloqa valfi mexanik, murakkab tuzilishga va katta hajmga ega, ammo boshqaruv sxemasi oddiy; Suv oqimi sensori elektrdir, nisbatan oddiy tuzilishga va kichik hajmga ega, ammo boshqaruv sxemasi murakkab.

Eng muhimi shundaki, birinchisi yuqori boshlang'ich suv bosimiga va suv yo'llari tizimining katta qarshiligiga ega, shuning uchun uni 10L / min dan yuqori quvvatli suv isitgichlarida ishlatish mos emas; Ikkinchisi past boshlang'ich suv bosimiga va suv yo'llari tizimining past qarshiligiga ega. U 10 l / min dan ortiq katta quvvatli suv isitgichlarida keng qo'llanilgan.

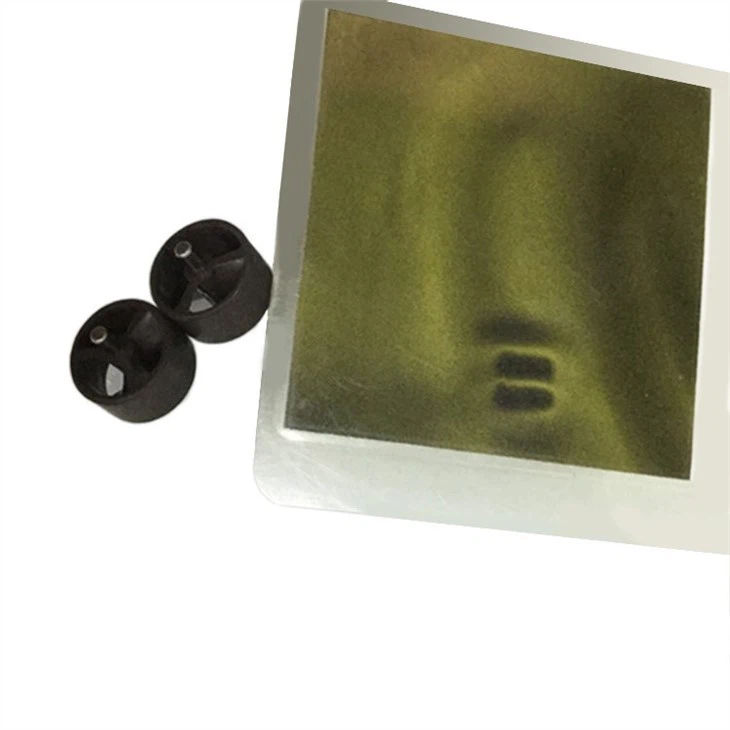

Suv oqimi sensori magniti haqida

Suv oqimi rotori moslamasi asosan turbinali kalit korpusidan, magnit rotordan va tormoz halqasidan iborat. Suv oqimi sensori magniti aslida zal effekti sensori magnitidir. Xoll komponenti turli magnit qutblar unga qarab o'tadi, keyin bir marta uzilib qoladi.
