Doimiy magnit cho'tkasiz motor magniti
Cho'tkasi bo'lmagan vosita motor tanasi va haydovchidan tashkil topgan odatiy mexatronika mahsulotidir. Cho'tkasi bo'lmagan DC vosita o'z-o'zini boshqarish rejimida ishlaganligi sababli, u o'zgaruvchan chastotali tezlikni boshqarish ostida og'ir yuk ostida boshlangan sinxron vosita kabi rotorga ishga tushirish o'rashini qo'shmaydi va yuk o'zgarganda tebranish hosil qilmaydi va qadamdan tashqarida bo'lmaydi. birdan.
Doimiy magnit cho'tkasiz motorning ba'zi kiritilishi
Doimiy magnit cho'tkasiz vosita nima?
Cho'tkasi bo'lmagan vosita motor tanasi va haydovchidan tashkil topgan odatiy mexatronika mahsulotidir. Cho'tkasi bo'lmagan DC vosita o'z-o'zini boshqarish rejimida ishlaganligi sababli, u o'zgaruvchan chastotali tezlikni tartibga solish ostida og'ir yuk ostida ishga tushirilgan sinxron vosita kabi rotorga ishga tushirish o'rashini qo'shmaydi va yuk birdan o'zgarganda tebranish hosil qilmaydi va pog'onadan tashqariga chiqmaydi. Kichik va o'rta o'lchamdagi cho'tkasi bo'lmagan DC motorlarining doimiy magnitlari endi asosan yuqori magnit energiya darajasiga ega noyob tuproqli neodimiy temir bor (Nd-Fe-B) materiallaridan foydalanadi. Shu sababli, noyob tuproqli doimiy magnit cho'tkasi bo'lmagan dvigatelning hajmi bir xil quvvatga ega uch fazali asenkron motordan bir kvadrat sonidan kichikdir.
Magnit uchun cho'tkasiz motorga qo'yiladigan talablar
Doimiy magnitlar cho'tkasiz motorning rotorida qo'llaniladi, ular asosan neodim magnit bloklari va neodimiy magnit plitkalardir. Thestator qo'zg'atuvchi bobindir, lekin ichidagi doimiy magnitning tuzilishi ham farq qiladi, bu ko'pincha sirt o'rnatish turiga va ko'milgan turga bo'linadi.
Farqi shundaki:
Sirtga o'rnatiladigan to'g'ridan-to'g'ri kvadrat o'qi induktorlari Ld va Lq bir xil, katta havo bo'shlig'i, kichik magnit zaiflashuv qobiliyati va cheklangan tezlikni kengaytirish qobiliyati.
Embedded AC-DC axis inductance: Lq >Ld, kichik havo bo'shlig'i va yaxshi magnit zaiflashuv qobiliyati.
Cho'tkasi bo'lmagan motorning magnit ishlash talablari
Cho'tkasi bo'lmagan vosita asosan yuqori samarali noyob tuproqli neodim magnitidan foydalanadi, chunki dvigatelning kuchi magnitning ishlashi bilan chambarchas bog'liq. Neodimiyum magnitining hajmi va darajasi dvigatelning maksimal quvvatini aniqlashini tushunish mumkin.
Cho'tkasi bo'lmagan motorning magnit shakliga qo'yiladigan talablar

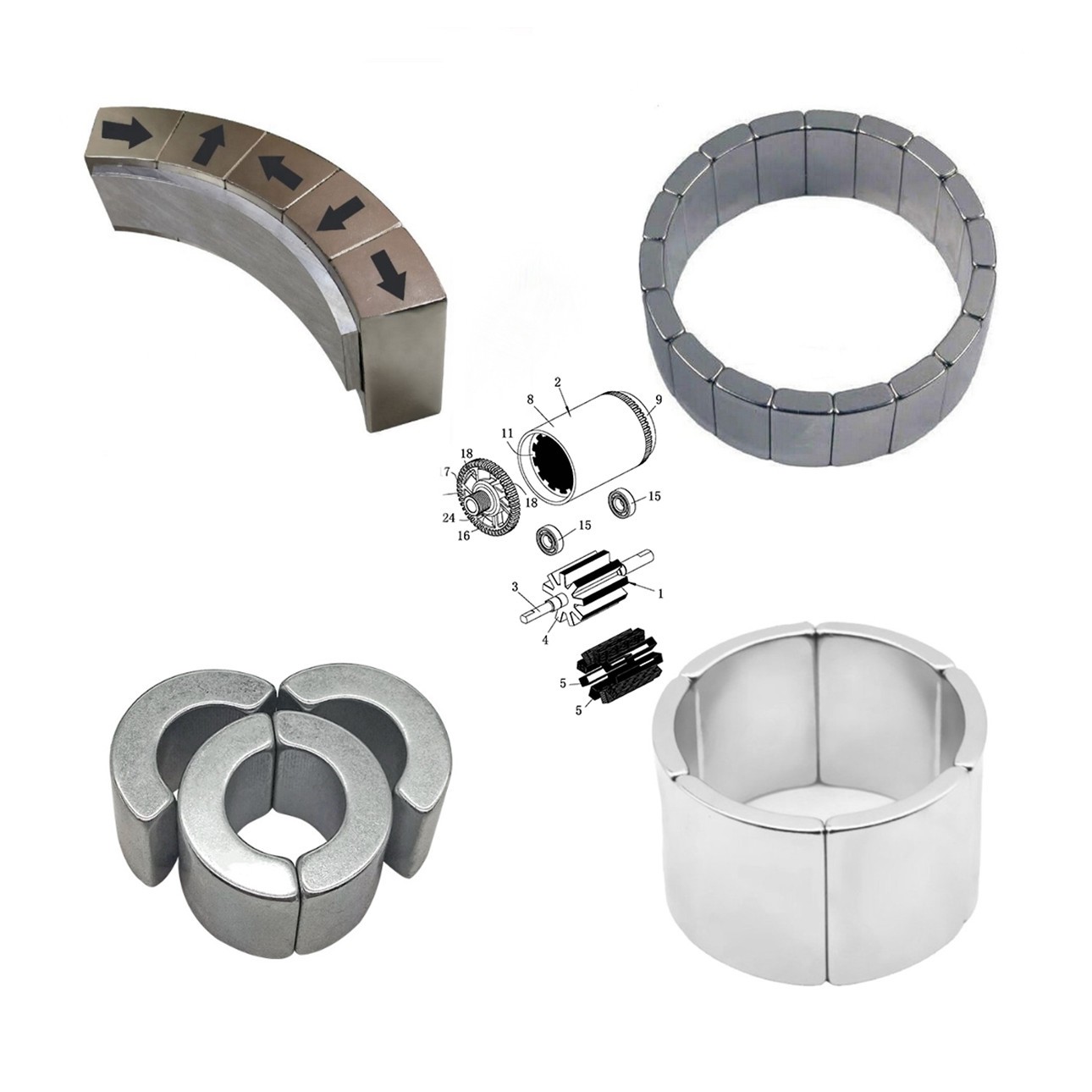

Cho'tkasiz motor magnitining shakli asosan kvadrat magnit, kafel (ark) magnit, halqa magnit va non magnitini o'z ichiga oladi.
Kvadrat magnitning afzalliklari: oddiy ishlov berish va nisbatan arzon narx

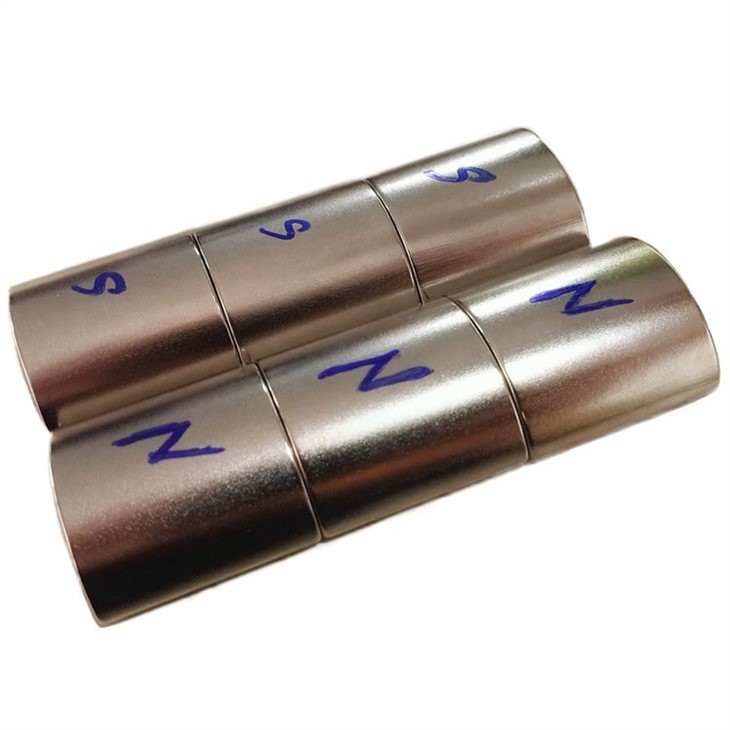

Plitka / Ark magnitining afzalliklari: yoy magnit va silikon po'lat plitalar orasidagi havo bo'shlig'ining izchil bo'lishini ta'minlaydi va u quvvat va samaradorlik jihatidan ustun kvadrat magnitdir.
Non shaklidagi magnitning afzalliklari: mutaxassislarning fikriga ko'ra, bu turdagi magnit yoy magnitiga qaraganda yaxshiroq ta'sir qiladi.
Ring magnitining afzalliklari: qulay o'rnatish, yuqori ishlash, yuqori darajadagi odatda uzukdan foydalanish.
Cho'tkasi bo'lmagan dvigatelning magnit qutblari soniga qo'yiladigan talablar
Qutb qanchalik kam bo'lsa, tezlik shunchalik yuqori bo'ladi. Yuqoridagi rasmda ko'rsatilganidek.
